MEDICIÓN DEL MUELLE DE TORSIÓN

Si es posible, imprima esta guía. Con esta hoja y una cinta métrica, vaya a la puerta (del garaje). Complete los 4 pasos para que pueda comunicarnos los resultados de las mediciones.

Paso 1:

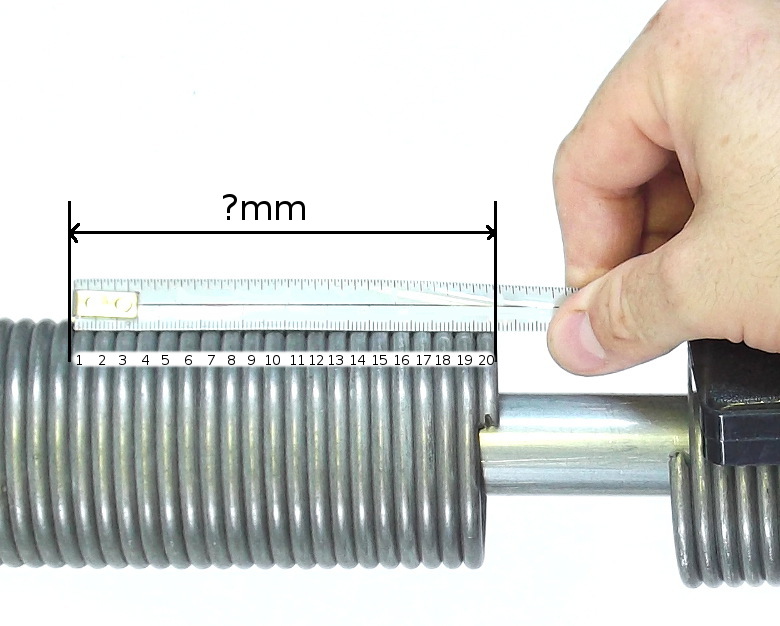

Mida 20 espiras en el punto de rotura. Anote cuántos milímetros ha medido.
¡No redondee el número medido! Ni hacia arriba ni hacia abajo, porque podría tratarse de un muelle de medida americana. En otras palabras, no es seguro que durante la medición salga un número redondo.
¡A partir de este número podremos calcular con gran precisión el grosor del alambre del muelle!

Paso 2:

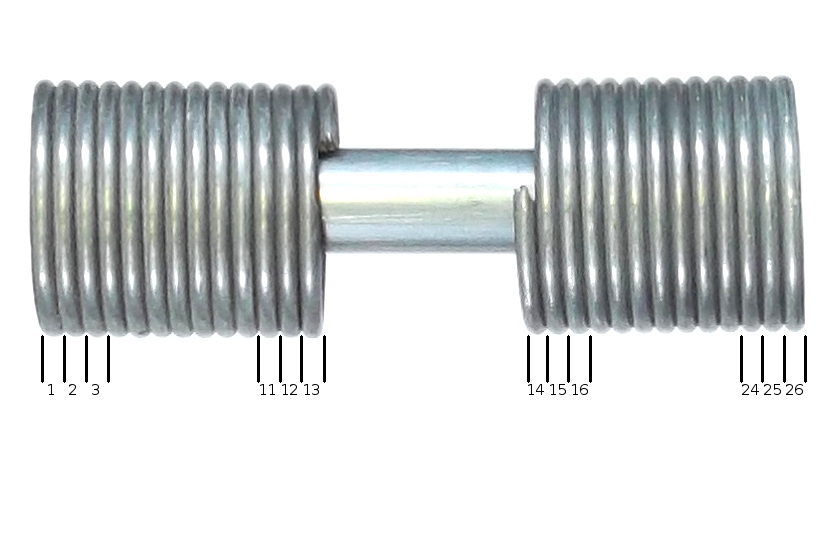

Cuente cuántas espiras/anillos tiene todo el muelle. Anote la cantidad de piezas.
A partir de esto podemos calcular con gran precisión la longitud del muelle.
¡NUNCA añada los extremos (gancho, cono) a la longitud del muelle!
Solo contamos las filas/círculos colocados uno al lado del otro.

Paso 3:

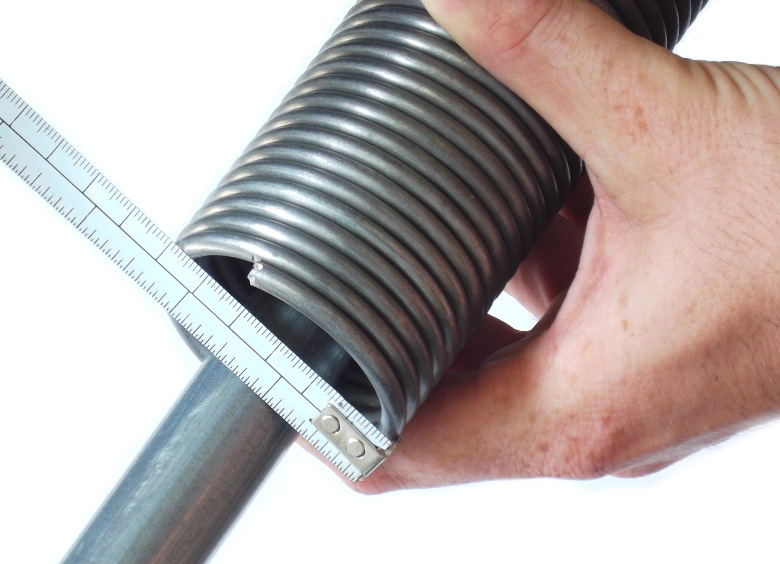

Mida el diámetro exterior. Anote cuántos milímetros. (¡No redondee el número medido! Ni hacia arriba ni hacia abajo, porque podría tratarse de un muelle de medida americana. En otras palabras, no es seguro que salga un número redondo al medir.)

Paso 4:

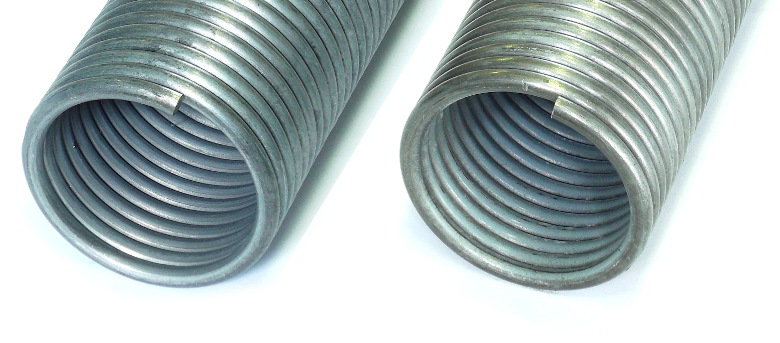

Revise su muelle en el punto de rotura. Compárelo con las imágenes. Anote si el enrollado es hacia la izquierda o hacia la derecha.

Si se atasca en algún punto durante la medición o tiene alguna pregunta, escríbanos un correo electrónico.
